焊接培训中心焊接烟尘净化解决方案

焊接培训中心焊接烟尘净化解决方案

0.00
0.00


焊接培训中心焊接烟尘净化解决方案

焊接培训中心焊接烟尘净化解决方案

1、供货范围:

建设单位:烟台市牟平区职业中等专业学校

承包范围:按照双方签订技术协议、客户车间布局图纸与技术规范所示的本工程焊接过滤设备、除尘管路等附属配件的设计、供应、安装、测试及保养维修工作等。

承包方式:包设计、包供应、包运输、包调试、包验收,包质量、包安装调式。

计划供货日期:合同签订后60工作日内除尘设备到达工地现场。工程期为15天。

竞争措施和优惠条件:

依托瑞典技术优势和丰富的行业实施经验;

使用阿尔法万向臂配合主机对每个焊接工位进行烟尘收集,然后进入主管道,依靠除尘主机产生高负压,将焊接烟尘颗粒吸入除尘设备,并过滤,排放达到国标要求。

国内制造,核心部件进口,实现了保证高质量前提下价格的最大优惠;

在全国各地区有服务点,维修服务方便快捷到位;

在中国众多制造厂家有大量成功实例,熟悉各类除尘设备的解决方案;

设备维护量少,使用寿命长,配件价格实惠,维护费用低 。本公司总部位于上海,安装调试服务中心,集调试服务于一体,因此与同行业其他异地公司相比,我公司有无可比拟的优势。我方承诺接到设备故障信息后,在2小时内电话或传真答复,如需现场可24小时内到达。

2、除尘项目技术总括

电焊烟尘除尘方案包括项目设计、施工、售后服务基本内容。

  系统设计方案

备注

焊接烟尘净化系统

中央式净化系统(主机型号:P-3608F) 1套,总风量为36000m³/h,功率45KW。

每工位安装一根¢160mm。长度2米万向臂,共计85根。

主管路选用镀锌风管,共计2套。

3、方案描述:针对烟台牟平职专焊工车间烟尘净化系统招标要求和现场平面布置图,以及前期双方沟通,最终我司提出如下解决方案,即焊接烟雾净化方案,以供参考

3.1、概述: 焊接技术是近代先进制造方法之一,在国民经济建设中占有举足轻重的地位。焊接过程中,电弧区的温度极高,任何金属及其氧化物均可被熔化、蒸发,该过程将产生大量的粉尘、气体和蒸气。焊接过程产生的有害主要为:COCO2O3MnO2Fe2O3等。焊接过程中产生的污染物种类多、危害大,能导致多种职业病(如焊工硅肺、锰中毒、电光性眼炎等)的发生,已成为一大环境公害国家对作业环境下污染物的浓度标准有一个严格的限制,在标准GB 16194-1996中规定了车间能综合焊接烟尘浓度4mg/m3目前,国内外对焊接烟尘的处理,主要有以下处理方式:

早在数年前,国内的一些大型工业厂房,通常在屋顶安装无动力排气扇进行换气处理,目的是增强厂房内的空气流通,一定意义上改善作业环境的空气质量。但屋顶换气的方式受诸多因素的影响,例如:气候季节的影响,当外部气压较大时或没有自然风的情况下,厂房内的污染空气很难被排掉而且焊接烟气的质量比大于空气,会随热气流上升到一定的高度(一般是作业区上方5-7米处),达到力平衡形成烟气滞留层。如果厂房内没有强制排烟系统,只依靠自然通风是根本无法排掉

近年来,随着环保技术不断的革新,针对焊接烟尘的处理,通常采用局部除尘的方式,可以有效阻止无组织气流在空间内带动污染物扩散,并且消耗的空气量较少,治理效果越明显,尤其西北地区,采用此方案,在冬季可以减少大量热量流失,对于焊接车间,有固定工作台的焊接,尤其是电焊培训类的学校、协会等,因其工位比较固定,采用局部除尘方式能够取得较好的治理效果,是比较经济的治理措施

我们分析一下,焊接烟尘主要以下特性:

首先,焊接烟尘是由于自身原因,焊接烟气的质量比大于空气,会随热气流慢慢呈布朗运动上升到一定的高度(一般是作业区上方5-7米处),达到力平衡形成烟气滞留层。

其次,焊接烟尘随着外界因素变化而变化,它会随着无组织气流在空间内带动污染物扩散,飘散整个车间,造成一片雾蒙蒙的景象。

正因为焊接烟雾的这些特性,在焊接烟雾不被扩大范围之前,我们将它有效的“隔绝”在一个小的区域内,通过主机产生的负压配合阿尔法万向吸气臂,直接将焊接烟尘从源头抽走(如上图),这样区域越小,所需风量越小,以节省能源的消耗,使之系统经济高效的运行
焊接烟雾净化现场

3.2工况描述烟台牟平职专焊工车间共计85个焊接工位分布在3楼实训室内,按照设计要求,工位尺寸为L*H=1800*1600mm,采用防火板隔断,每42工位为一套净化系统,共计2套净化系统,主机放置室外,污染空气经滤芯过滤后直接室内排放,排放标准满足GB 16297-1996标准。

3.3设计方案使用阿尔法臂配合中央净化主机对每个焊接工位进行烟尘收集,然后进入主管道,依靠中央净化主机产生的高负压,将焊接烟尘颗粒吸入净化主机内并经过滤芯过滤,直接室内排放,从而极大的提高工作场所的空气质量。每个吸风口的平均风量设计为:1200m³/h;按照流体力学原理和我们的设计经验,把工位按照就近、直线、美观的原则分成2排烟系统,分别由2中央式净化主机完成对其净化详细参数如下:

A. 42工位设计一组中央集中除尘系统,每工位上方安装一套万向吸尘臂,长度2米,160mm,系统总风量为36000m³/h,除尘设备选型为P-3608F,设备总风量为38000m³/h.设备功率45KW

B. 除尘设备所用风机采用独特的出风专利技术,低噪音,效率、80分贝。

C. 管路采用镀锌螺旋风管,材料要实用、耐腐蚀、耐酸碱度,保证管路安装美观易护,管径φ160φ900mm,厚度0.8-1.0mm

D. 除尘主机须设计有火花阻挡器、过滤筒材质为聚酯阻燃材料、采用脉冲自动反吹清灰。每个焊接工位具有独立调节风量的阀门。

E. 除尘设备选用风机、过滤分体式主机

3.4、设计方案示意图如下:

净化方案平面图

平面图(上图)

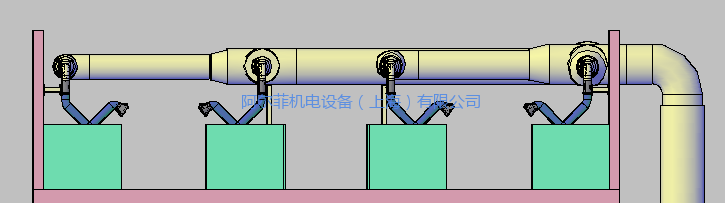

净化方案左视图

左视图(上)

整体左视图,从此侧面也可以方便的观察阿尔法臂的悬停效果,此图中的阿尔法臂处于半工作状态,即悬停在工作区与非工作区的中间,使用的时候可以向下拉到焊接区,在不使用的时候直接放置在非工作区,轻松便捷的实现操作。

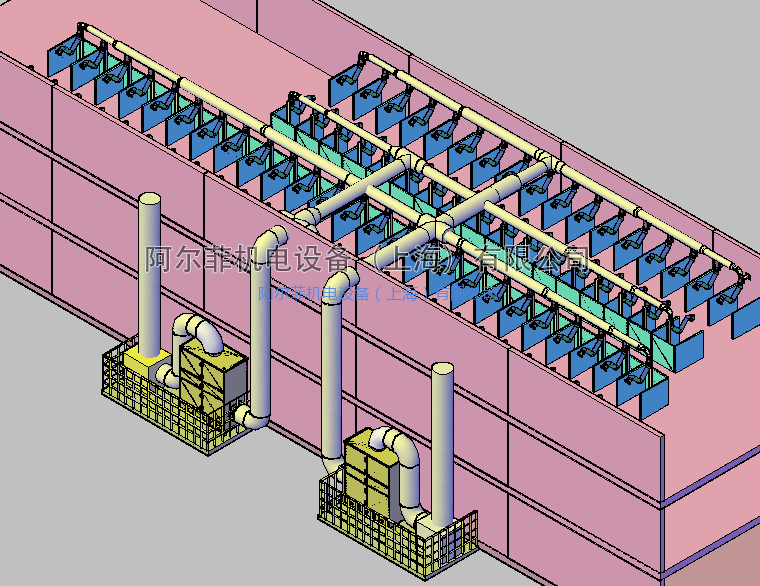

焊接培训中心焊接烟尘净化解决方案图
焊接培训中心烟尘净化方案图


效果图(上)

焊接培训中心解决方案图
